自然界中的物理過程、傳感器和傳感器網絡、電路和電子設備、通信系統等都是模擬信號的來源。通過可視化模擬信號，可以幫助研究人員直觀地觀察信號的形態、幅度、頻率、相位等特征。
可視化使得信號的特征更加清晰明了，有助于研究人員理解信號的行為和性質。但是可以用于可視化繪制圖表的開源庫較多，通過比較常用開源庫選擇最適合項目需求的庫，以實現高質量的數據可視化。
n 優點:
? 靈活性高，可以通過自定義圖層和元素來實現高度定制的圖表。
? 功能豐富，提供了各種類型的圖表，如折線圖、散點圖、柱狀圖等。
? 可以與 Qt 框架無縫集成，使用方便。
? 支持交互性，例如放大縮小、拖動等操作。
n 缺點:
? 繪制大量數據時，性能可能較差。
n 優點:
? QChart是 Qt 框架自帶的圖表庫，與 Qt 其他組件無縫集成，使用方便。
? 官方文檔和示例豐富，學習曲線較平緩。
? 提供了豐富的圖表類型和樣式，支持動畫效果。
n 缺點:
? 功能相對較少，不如其他庫靈活。
? 定制性相對較弱，難以實現一些高級需求。
n 優點:
? 提供了豐富的圖表類型和樣式，功能較為全面。
? 具有較好的繪圖性能，適用于繪制大量數據。
? 支持多種交互功能，如放大縮小、鼠標追蹤等。
n 缺點:
? 與 Qt 框架集成較為復雜，需要額外的安裝和配置。
? 缺乏官方文檔和示例，學習曲線較陡峭。
小結：QCustomPlot因具備輕量級、易用性、高性能、豐富的功能和強大的社區支持等優點，成為了信號采集領域中被廣泛使用的可視化庫。
QCustomPlot是一個用于Qt應用程序中繪制高質量圖表和圖形的開源C++庫，其提供了一個易于使用的API，允許開發人員創建各種類型的圖表，如線圖、散點圖、柱狀圖、餅圖等。
.png)

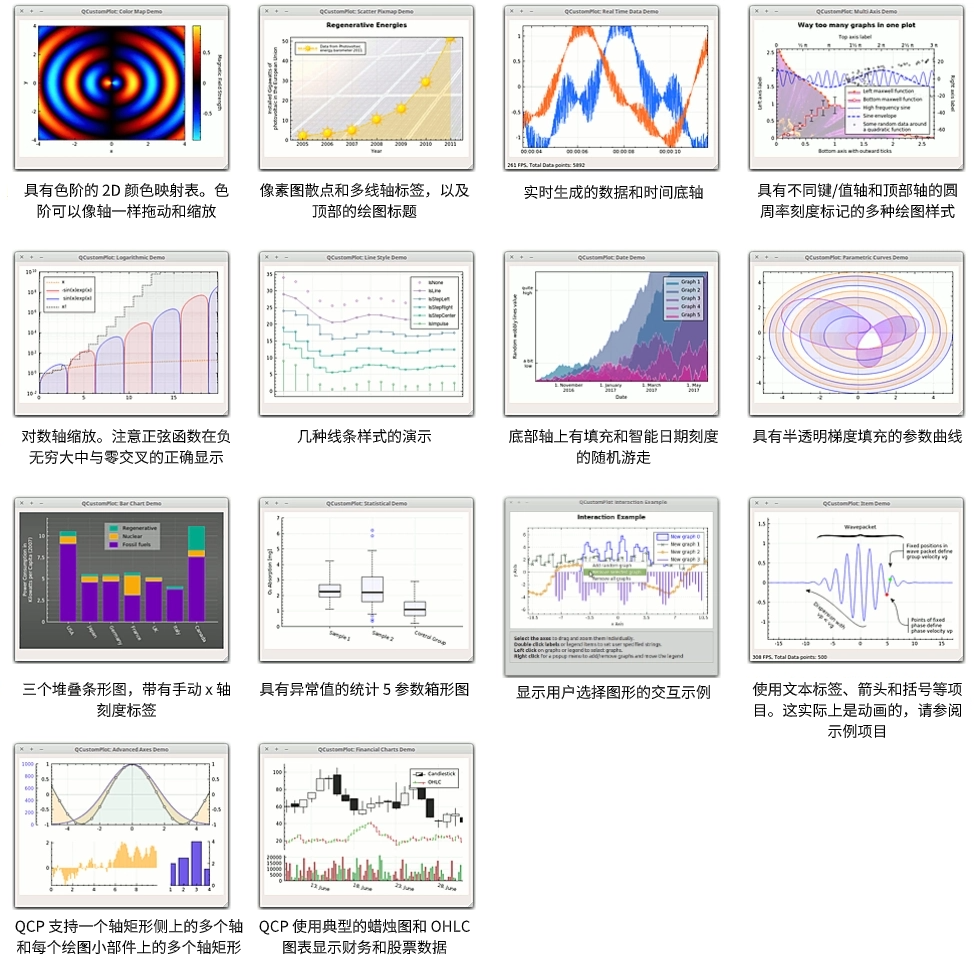

圖 1 支持繪制的圖形
? 靈活性：QCustomPlot允許開發者對圖表進行高度自定義。實現對軸標簽、刻度、范圍以及圖表的樣式、顏色和外觀等元素的靈活控制。
? 交互性：開發者可以通過縮放、平移、選擇和編輯圖表中的元素來與圖表進行交互。從而更自由地瀏覽和分析數據。
? 高質量繪圖：QCustomPlot提供了高質量的繪圖功能，支持抗鋸齒渲染，可以生成清晰、平滑的圖表。
? 多種圖表類型：QCustomPlot支持多種常見的圖表類型，如線圖、散點圖、柱狀圖、餅圖等。開發人員可以選擇適合自己應用需求的圖表類型。
? 輕量級：QCustomPlot是一個輕量級的庫，不依賴于其他第三方庫，易于集成到Qt應用程序中。
通過使用QCustomPlot，開發人員可以快速、簡便地在Qt應用程序中添加交互式和可定制的圖表功能，以滿足數據可視化和分析的需求。

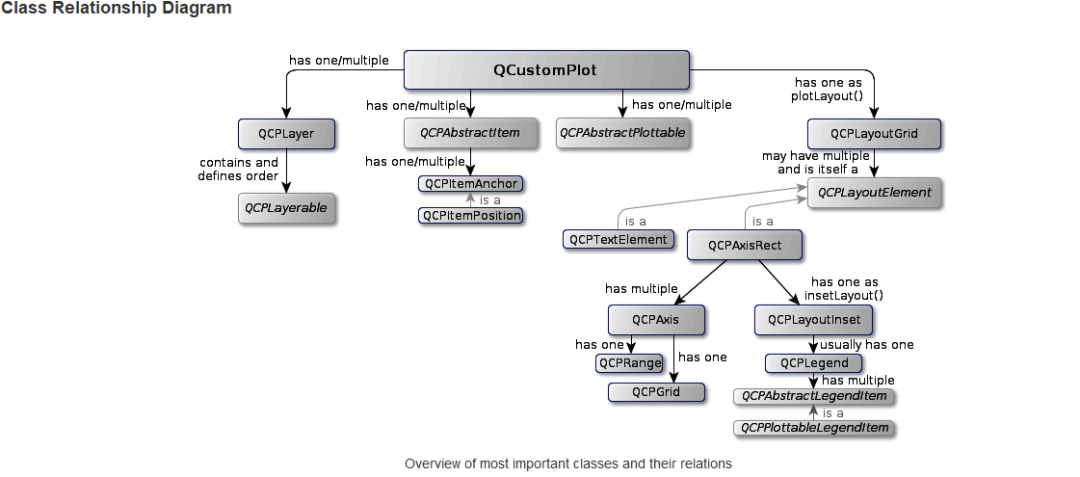

圖 2 圖表組成

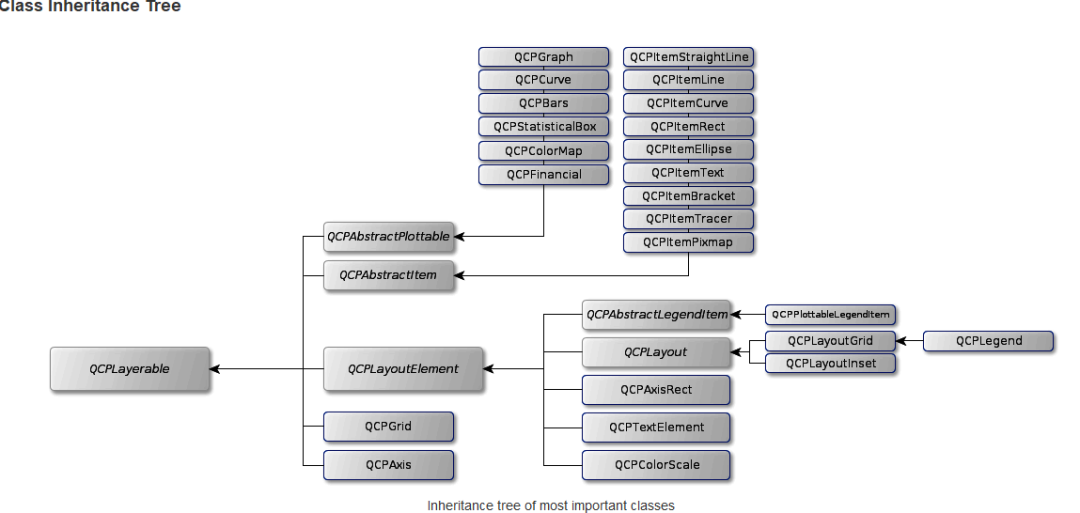

圖 3 繪制元素類
① 類結構：QCustomPlot 的核心類是 QCPLayerable，是繪制圖表的主要控件。QCPLayerable包含了許多子類，如 QCPGraph、QCPBars、QCPAxis 等，分別用于繪制不同類型的圖表元素。
② 繪圖邏輯：QCustomPlot 使用 QPainter 進行繪圖操作。可以通過重寫 QCustomPlot 的paintEvent 函數，在繪圖時根據各個圖表元素的屬性和數據進行繪制。
③ 坐標軸和標簽：QCustomPlot 提供了靈活的坐標軸和標簽定制選項。使用 QCPAxis 類來表示坐標軸，并提供了一系列函數來設置坐標軸的范圍、刻度、標簽等屬性。
④ 圖表元素：QCustomPlot 支持多種圖表元素，如線圖、柱狀圖、散點圖等。每種圖表元素都有對應的類，如 QCPGraph、QCPBars、QCPScatter 等。這些類提供了設置圖表元素樣式、數據和屬性的函數。
⑤ 交互性：QCustomPlot 支持交互式操作，如縮放、平移、選取等。可以通過重寫 QCustomPlot 的事件處理函數，捕獲鼠標和鍵盤事件，并根據用戶的操作進行相應的處理。
⑥ 圖表更新和重繪：QCustomPlot 提供了函數來更新和重繪圖表。當數據發生變化時，可以調用相應的函數來更新圖表的顯示。QCustomPlot 會根據新的數據進行重繪，并更新圖表的外觀。
①功能概述：
? QCPLayerable 類是 QCustomPlot 圖表庫中的一個基類，用于表示可以添加到圖表的可圖層對象。
? 可圖層對象可以是圖形元素、文本標簽、圖例、色標等，可以在圖表上進行繪制和操作。
② 常用函數：
? setLayer(QCPLayer *layer)：設置圖層對象所屬的圖層。圖層決定了繪制的順序和層次關系。
? layer()：獲取圖層對象所屬的圖層。
? setVisible(bool visible)：設置圖層對象的可見性。
? visible()：獲取圖層對象的可見性。
? setSelectable(bool selectable)：設置圖層對象是否可選中。
QCPGraph 類是 QCustomPlot 圖表庫中的一個重要類，用于繪制和管理圖表中的折線圖。
n 功能概述：
? QCPGraph 類是 QCustomPlot 的子類，用于繪制折線圖。
? 能夠顯示一系列 x-y 坐標對應的數據點，并通過直線或曲線將這些點連接起來。
? QCPGraph 可以定制化的樣式，包括線條顏色、線型、數據點形狀、數據點顏色等。
使用采集卡將相關模擬信號轉換為計算機可以處理的數字信號，通過PCIE、網口等將信號給計算機，從而進行精確和靈活的信號處理和分析。使用采集卡以80MHz的采樣率連續地采集兩個通道的信號，并通過輸出頻率為25MHz的方式將數字信號輸出。每個采樣點的幅度將使用12位的位深度進行量化,通過QCustomplot將實際信號進行顯示，然后對此段信號進行分析。
圖 4- 應用實例
①時域分析
時域分析是對信號在時間域上進行分析的方法，主要關注信號的時間變化和波形特征。通過觀察信號的振幅隨時間的變化情況，揭示信號在時間軸上的特性和行為。
如下圖所示，使用QCustomplot繪制出時域信號圖，通過觀察波形的峰值和谷值，可以了解信號的振幅大小。如果信號是周期性的，時域圖中會顯示出重復的波形。通過觀察波形的重復模式，可以觀察出信號的周期和振幅。

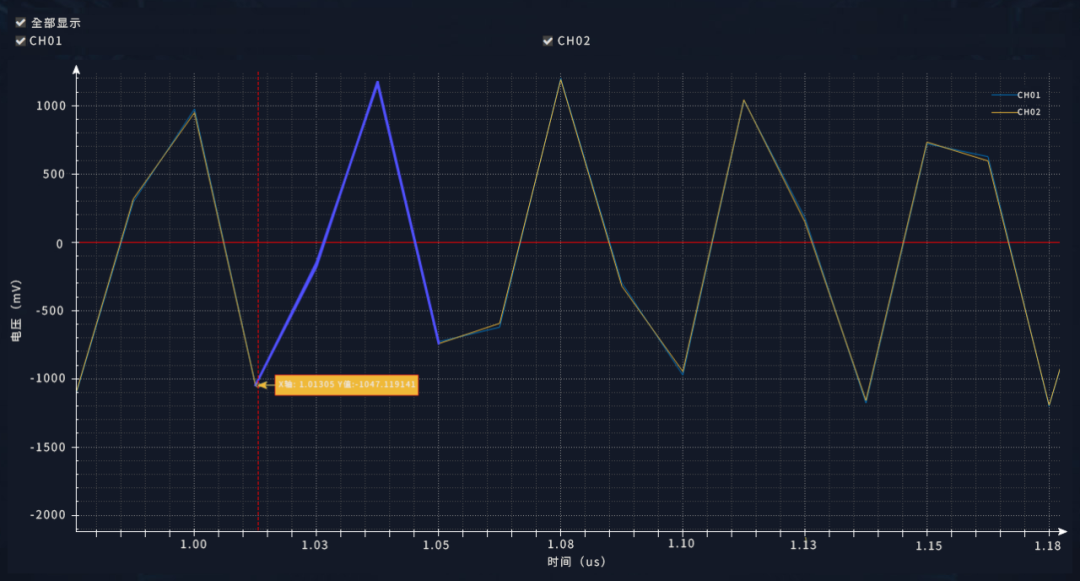

圖 5 采集信號的周期和振幅
時間變化：時域圖顯示了信號的振幅隨時間的變化情況。通過觀察波形的形狀和變化趨勢，可以了解信號到信號在不同時間段周期變化。
.png)

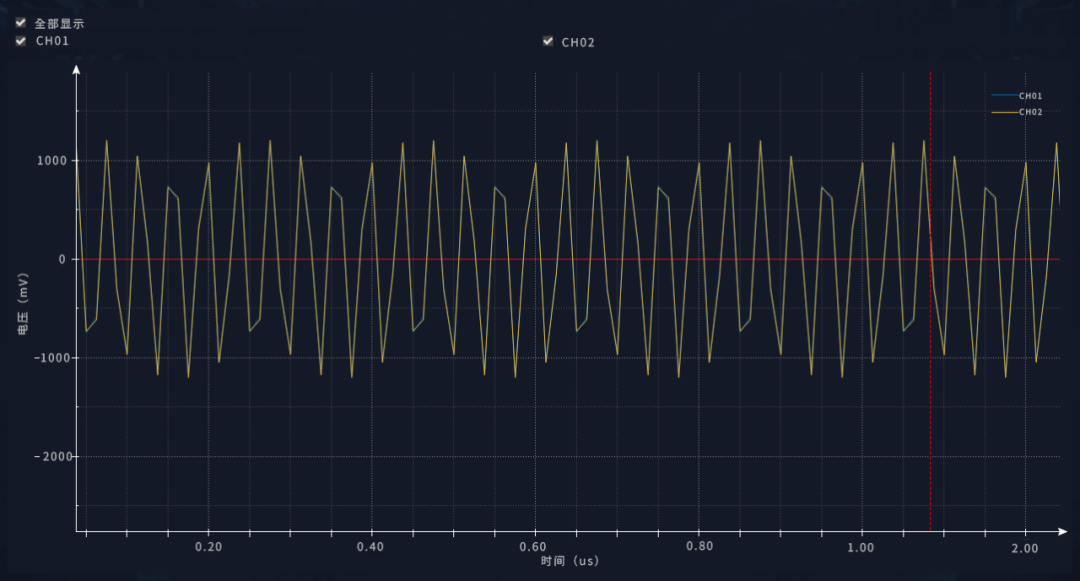

圖 6 采集信號的時間變化
②頻譜分析
功率譜是頻譜分析的一種形式，它表示信號在不同頻率上的功率或能量分布。功率譜提供了信號在頻率域上的能量或功率信息，可以用來分析信號的頻率特性和頻率成分的強度。
功率譜圖顯示了信號在不同頻率上的功率分布情況。通過觀察功率譜圖中的能量密度或功率密度，可以知道此段信號在5MHz、10MHz、25MHz、30MHz中均有分布。功率譜圖中的高功率區域表示信號中的主要頻率成分。通過觀察功率譜圖中的峰值或高功率區域，可以確定此段信號中的主要頻率為25MHz。
.png)

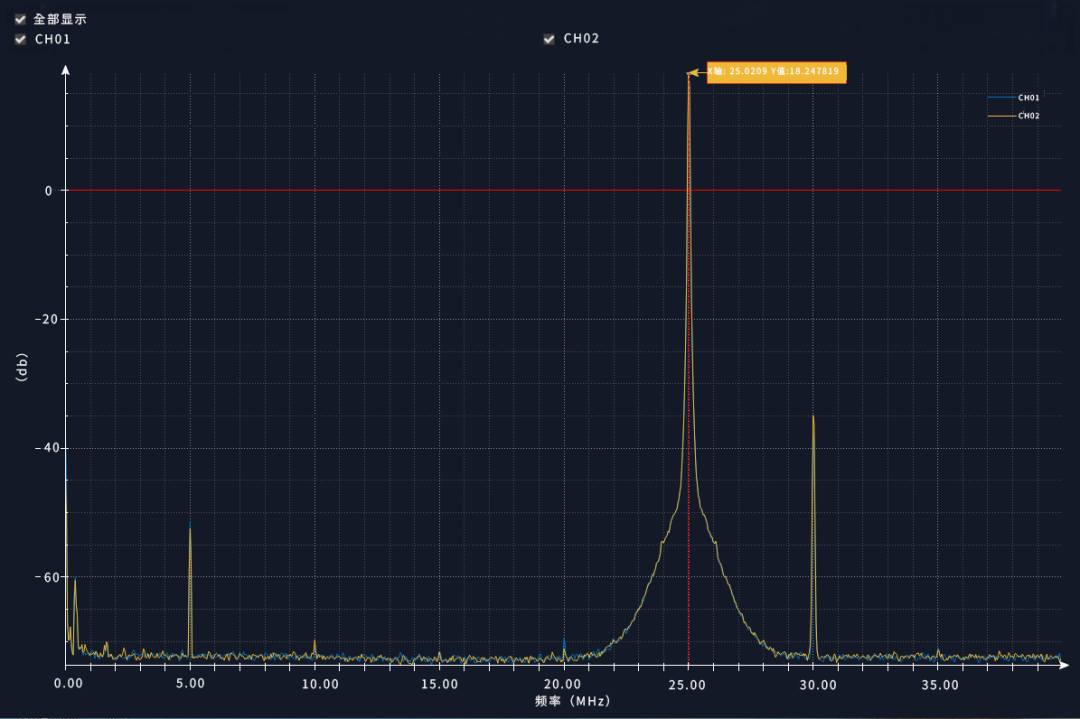

圖 7 采集信號的功率譜
時頻分析是將信號同時在時域和頻域上進行分析的方法，用于研究信號在時間和頻率上的變化特性。它可以提供關于信號的時間變化和頻率成分的信息，并揭示信號在時間和頻率上的相互關系。
由時頻圖可以看出此段信號隨著時間的變化,頻率都是穩定不變的,根據顏色的強度可知此信號的主要頻率為25MHz。
.png)

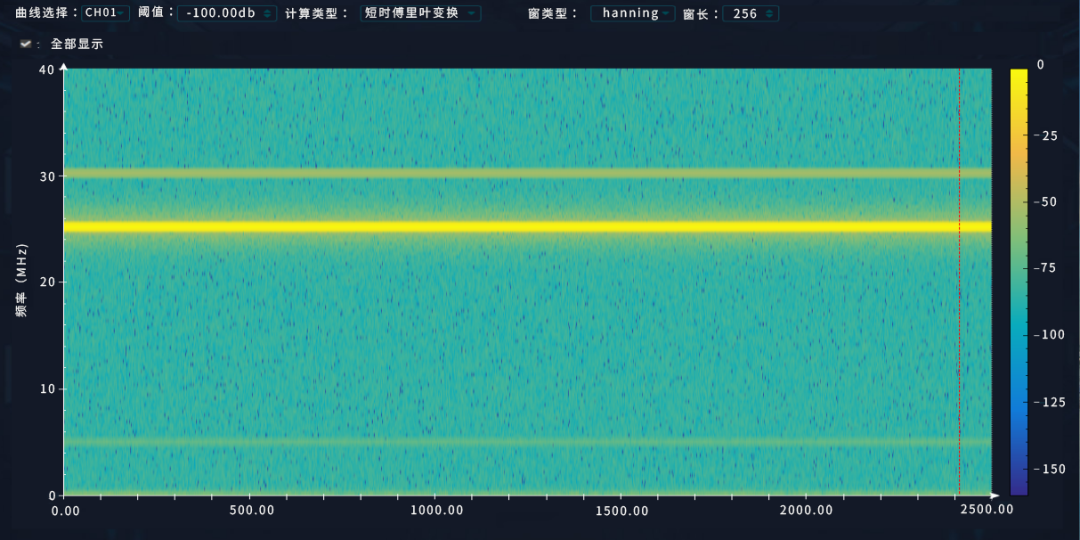

圖 8 采集信號的時頻

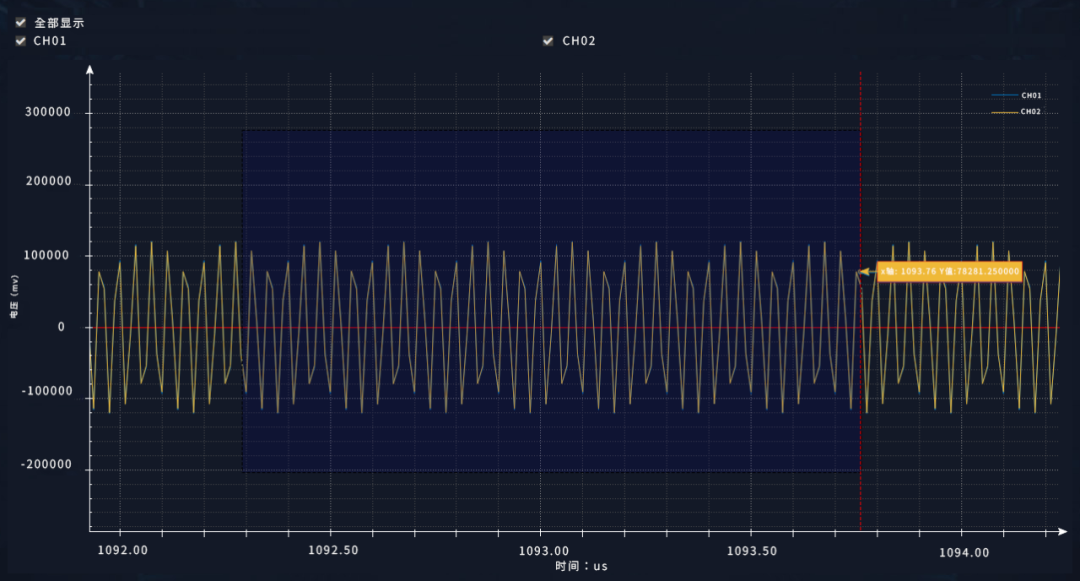

可以顯示某一點的數據坐標，可以用于對采集到的數據進行篩選和處理。通過使用QCustomPlot提供的交互式功能，可以選擇和操作繪圖區域中的數據點，從而實現數據的篩選和處理。
.png)
圖 9 數據篩選
總結：
QCustomPlot是信號采集與分析的優秀伙伴。其提供了豐富的配置選項，可以定制化圖表的外觀和行為，滿足不同需求。它還支持多種類型的圖表展示，包括曲線圖、柱狀圖、散點圖等，同時還提供了高級功能，如多個坐標軸、數據縮放和平移、數據點的交互操作等。
通過QCustomPlot庫，可以將采集到的信號以直觀的方式展示出來，更好地觀察和分析信號的特征。同時，它也為信號處理和數據分析提供了便利，例如頻譜分析、時域分析等。這對于科學研究、工程控制等領域都具有重要意義。
