一、局部放電是什么

局部放電（partial discharge，簡稱PD）是指在電場作用下，絕緣體中只有部分區域發生放電且未形成貫穿性放電通道的現象。局部放電主要發生在高壓電氣設備中，如變壓器、發電機、電纜和開關設備等。其放電能量較小，通常表現為持續時間小于1微秒的脈沖。盡管單次放電對絕緣介質的影響可能較小，但長期的局部放電會導致絕緣強度的逐漸下降，最終可能引發絕緣擊穿。如今，現代電纜的制造工藝非常成熟，因此，局部放電導致的最重要的問題通常發生在接頭和附件處。

二、局部放電檢測原理及其技術

局部放電檢測的原理主要基于局部放電時產生的各種物理和化學現象。如超聲波檢測就是基于設備內部發生局部放電時，放電區域中的分子間會產生劇烈撞擊產生的聲波進行局部放電檢測，而高頻電流法則是使用高頻羅氏線圈代替測量阻抗，從耦合回路中提取局部放電的陡脈沖電流信號進行檢測。除此之外，檢測局部放電還有暫態地電壓檢測、脈沖電流法、超高頻（UHF）檢測法，本文主要為大家介紹基于高速采集技術的超高頻（UHF）檢測法。

三、超高頻檢測法檢測原理

超高頻（UHF）檢測技術主要基于天然電磁輻射的檢測原理。發電設備或輸電線路故障時會產生電磁信號，超高頻（UHF）檢測技術就是利用天線接受這些信號并轉換為電壓信號，再通過濾波器濾除無關信號，最后通過放大器、采樣器和數據處理單元進行分析和診斷。在眾多局放檢測技術中，超高頻（UHF）檢測技術具有抗干擾能力強、定位準確、靈敏度高等突出優勢，其關鍵的技術點包括天線設計、信號預處理、數字信號處理和故障診斷算法。

四，邁碩解決方案

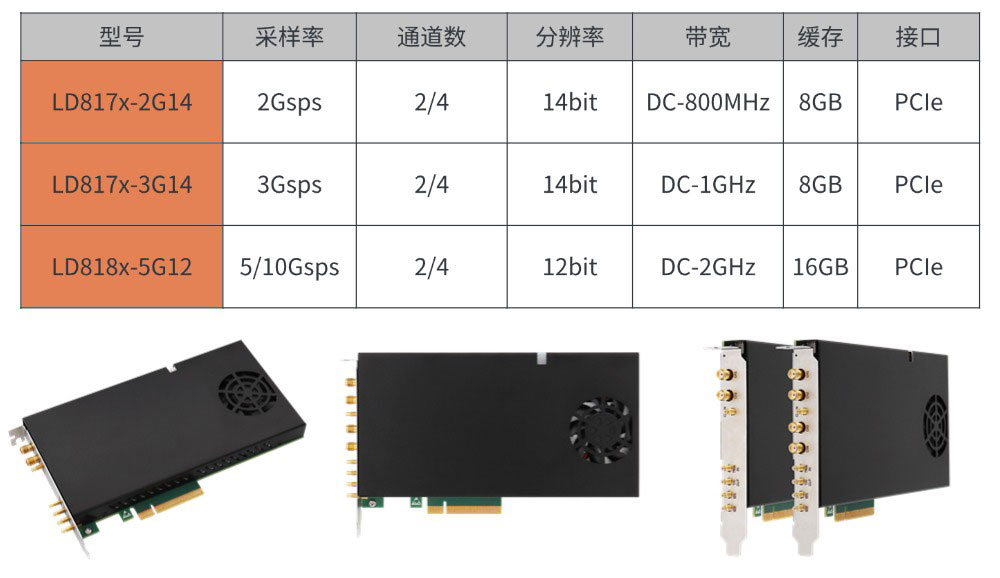

邁碩提供多款高速采集板卡供客戶選擇，如下表所示，如下幾款高速采集卡為UHF局部放電檢測設備提供了很好的解決方案

如上表所示，LD817x-2G14具有緊湊的尺寸和較多的通道數量，采樣率為2Gsps，分辨率為14bit，具備8GB緩存。而LD818x-5G12則擁有DC-2GHz帶寬，16GB緩存，后者更適合于需定位或量化局部放電效應的系統。除此之外，還有LD817x-3G14等多款采集板卡可供選擇。

五、

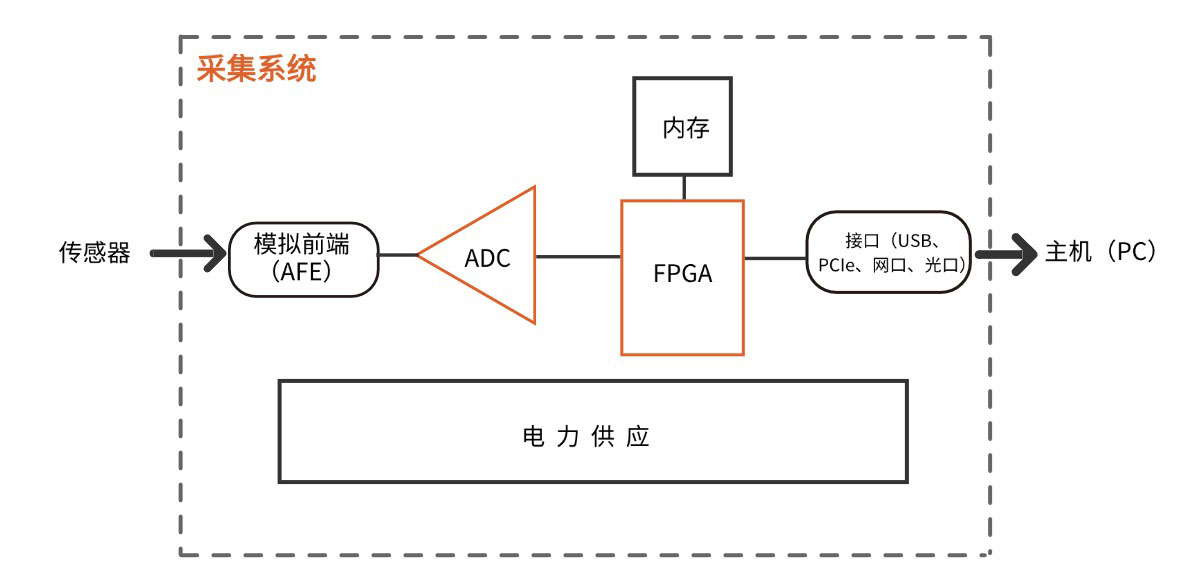

邁碩高速采集板卡都包含一般的采集及觸發功能，以及固件開發工具選項，支持二次開發，用戶可以在FPGA上實現自己的定制算法。在軟件方面，易于使用的邁碩上位機軟件可方便地配置、采集、顯示、分析和儲存數據。另外，我們提供API及各平臺語言demo，以幫助用戶更快速集成。

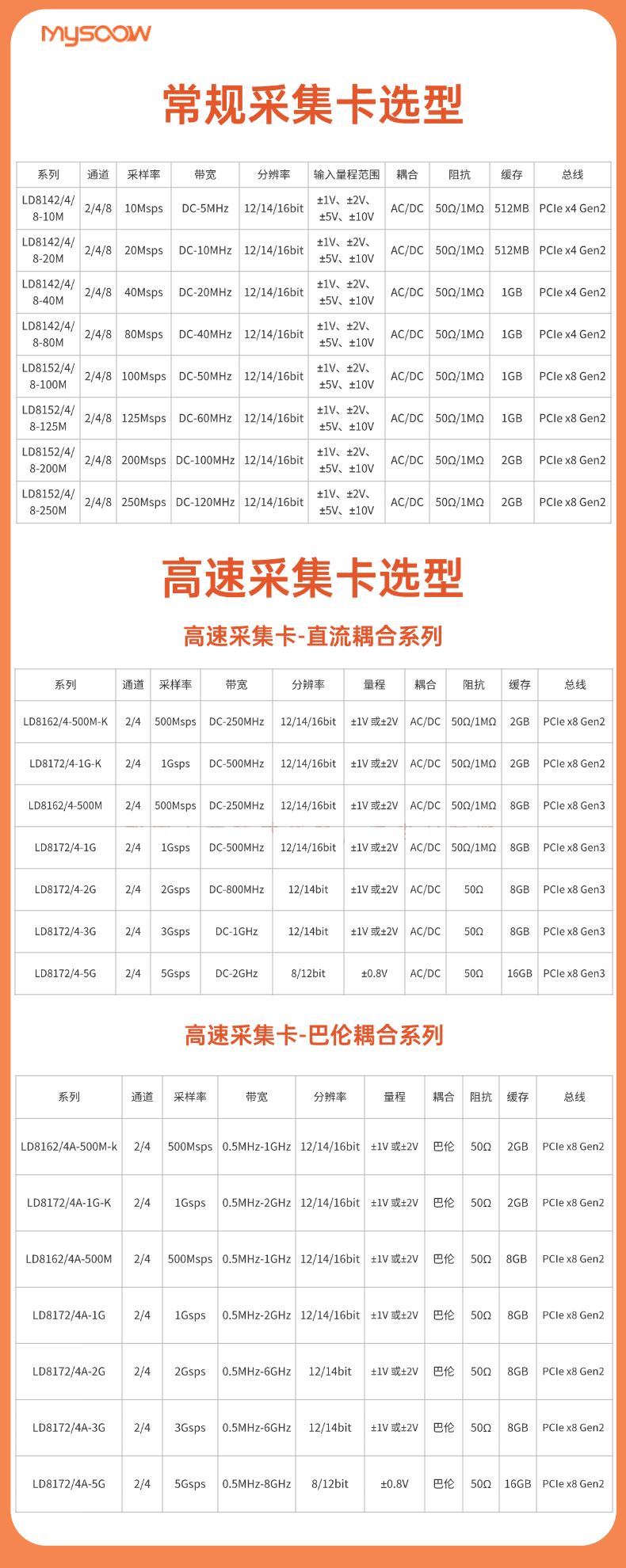

邁碩采集卡選型表
