在現代科技領域，高速數據采集是實現精確測量和實時監測的關鍵。而JESD204B協議作為一種高效、可靠的數據傳輸協議，在高速采集卡技術應用中扮演著重要的角色。本文將詳細介紹JESD204B及其在高速采集中的技術應用。

1.什么是JESD204B？

JESD204B是一種數字接口標準，常用于高速數據傳輸系統中的模數轉換器 (ADC) 、數模轉換器 (DAC) 與邏輯器件之間的連接，最高線速率高達12.5Gbps。

JESD204B標準通過串行鏈路傳輸數據，提供高速、可靠的數據傳輸能力。它使用差分信號來傳輸數據，以提高抗干擾性能和傳輸距離。

該標準定義了數據幀的格式、時鐘同步、數據壓縮、數據編碼和其他相關協議。它支持多通道數據傳輸，能夠同時傳輸多個通道的數據，提高系統的數據吞吐量。

JESD204B還提供了靈活的配置選項，可支持不同的數據速率和分辨率要求。它還包括一些錯誤檢測和糾正機制，以確保數據的完整性和可靠性。

這個標準由 JEDEC Solid State Technology Association 開發和維護，廣泛應用于通信、醫療、工業自動化等領域的高速數據傳輸系統中。

總的來說，JESD204B是一種常用于高速數據傳輸系統中ADC、DAC與邏輯器件之間連接的數字接口標準，它提供高速、可靠的數據傳輸能力，并支持多通道數據傳輸和靈活的配置選項。

相比于其他傳統接口協議，如CMOS、LVDS等（其接口線速率最高支持1Gbps），JESD204B具有更高的數據速率和更低的功耗，為高速采集卡提供了更好的性能和可靠性。

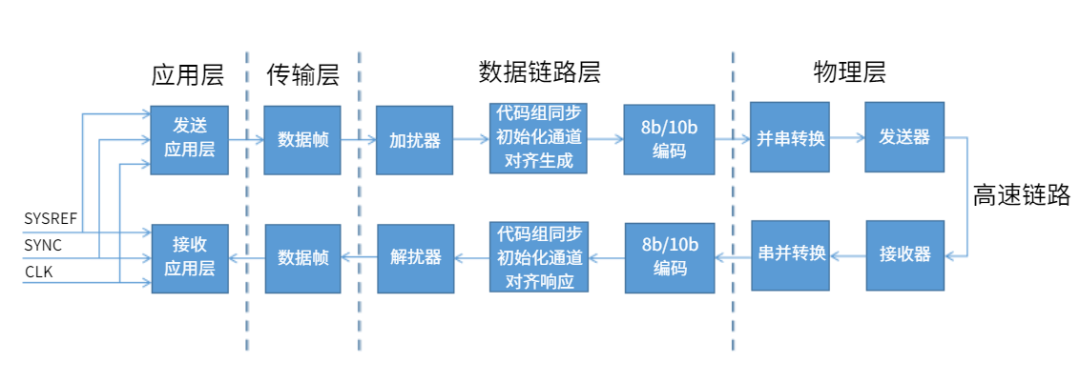

JESD204B的結構：

JESD204B總共分為四層，分別是物理層、數據鏈路層、傳輸層和應用層。

物理層用于以特定的速率發送和接收數據

數據鏈路層用于8b/10b編解碼和幀、lane數據對齊

傳輸層用于數據組幀或解幀

應用層用于鏈路配置和數據映射。

JESD204B在高速采集應用中需關注的參數：

L:Lane通路數

M:轉換器（AD/DA）數量

CS:每個樣本后的控制比特個數

N: 分辨率

N':是將N補全為nibble（4）的整數倍，N'=N+控制和偽數據位

S:每個轉換器每幀的樣本數,

Fs:采樣率

Fc:幀時鐘

F:每幀字節數

K:每個多幀的幀數

在JESD204B的應用中，最關鍵的是線速率的計算。熟悉以上參數后，結合實際應用即可計算出線速率。線速率Lane Rate計算：Lane Rate = (M x S x N' x 10/8 x FC)/L，其中：Fc=Fs/S。

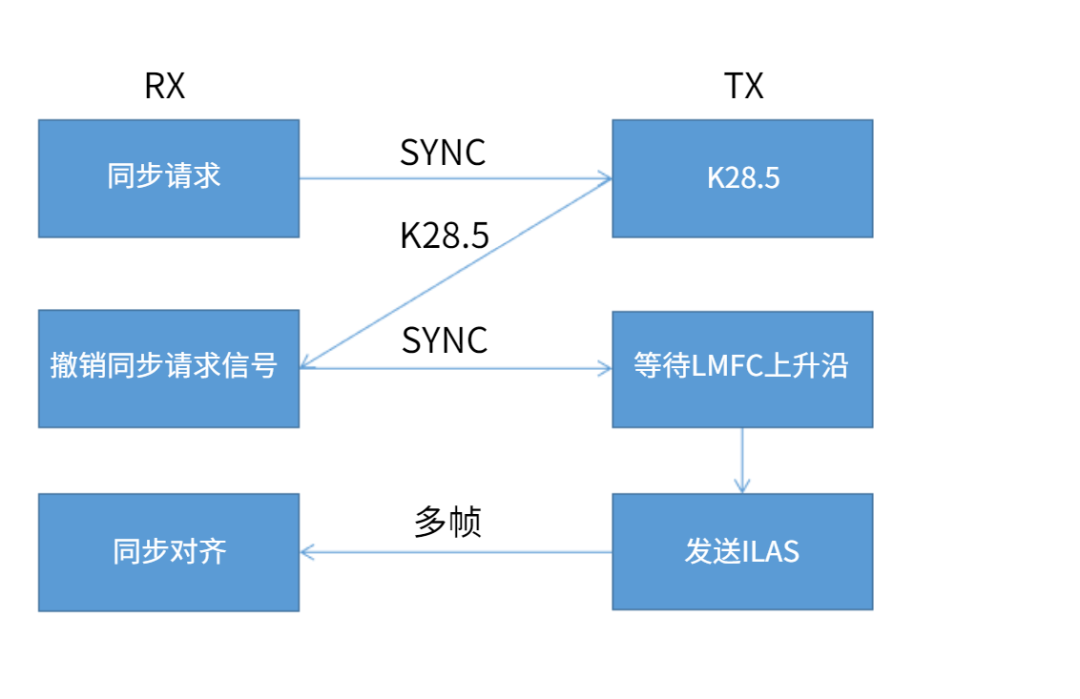

JESD204B鏈路建立流程：

JESD204B正常發送接收數據前，需進行鏈路建立。接收器通過同步接口發送SYNC同步請求信號，將SYNC信號置低。發射器接收到SYNC的低電平后開發發送K28.5碼流。接收器接收到不少于4個連續的K28.5碼流后，將SYNC信號置高。發送器檢測到SYNC置高后，繼續發送K碼流，在LMFC上升沿發送ILAS進行通道對齊操作。經過以上操作鏈路建鏈成功。通道建鏈成功后應用層即可發送數據。

JESD204B在高速采集卡中的應用：

高速采集卡在實際應用中需要滿足高采樣率、高分辨率和低噪聲等嚴苛要求。而JESD204B協議正是滿足這些要求的理想選擇。其高速數據傳輸能力和強大的時鐘同步機制，確保了高速采集卡在各種復雜環境下的穩定性和可靠性，為用戶提供了更精確的數據采集體驗。

無論是醫學影像、雷達信號處理還是工業自動化，JESD204B都能發揮其獨特的優勢。通過提高數據傳輸效率和簡化系統布線，JESD204B協議為高速采集卡帶來了更高的性能和更低的成本，使得數據采集變得更加高效和便捷。

邁碩電氣，深耕高速采集和微弱信號調理十余年，目前已靈活運用JESD204B協議于我們的各類標準化和定制化的產品中，我們采用先進的技術和創新設計，致力于滿足并超越客戶對我們高速采集板卡的預期，實現高速數據采集、精確的信號調理和可靠的實時數據傳輸，為客戶提供多通道同步采集、高速采樣率等優質的產品，廣泛適用于不同領域的數據采集需求。同時，兼容多種操作系統和開發環境，方便用戶進行二次開發和定制化應用。了解更多產品，歡迎訪問邁碩官網。
