    現今很多便攜式電子產品，要求具有較高的穩定性，比如常用的便攜式示波器，采集卡等。為了提升產品的穩定性和可靠性，我們?cè)谙到y(tǒng)供電設計時通常會使用兩種或兩種以上的電源對系統供電。電池供電和外部供電需要無縫切換且必須保證系統正常工作，這樣在電源切換時不會因?yàn)殡娫辞袚Q導致系統掉電重啟。

    本文將從最簡單的雙電源自動切換電路入手，從原理上分析切換過程，關注切換過程中的電路參數對系統穩定工作帶來的影響?，F(xiàn)如今能完成雙電源自動切換功能的電路有很多，這里推薦一種雙電源自動切換電路，兩種電源通過一條供電線路給負載供電，當其中某一路電源移除或接入時能做到自動切換，且在切換過程中設備穩定正常工作。該電路已經在我們的批量產品中得到比較成熟的應用。

    1、電路原理分析

    雙電源自動切換電路如上圖所示。其中R2為是模擬負載，C1為負載電容；V1，V2為模擬電源輸入電壓；M1和M2為PMOS開關管；D1為開關二極管；R1為1MΩ電阻。

    單獨供電時電路工作狀態如下：

    ① V1單獨供電：V1直接通過二極管給負載R2供電；此時M1和M2截止不工作。

    ② V2單獨供電：M2的G極電壓為GND，S極電壓為V2，此時M2的Vgs=-V2;只要V2電壓小于Vgs(th)（PMOS通常-2V至-0.5V）M2就能導通；V2通過M2后由M1的體二極管輸出到負載電阻R1。在M1體二極管導通后，M1的Vgs電壓滿足導通條件，此時M1導通，系統所需電流從M1的D、S極給到負載。

    雙電源供電時電路工作狀態如下：

    ① V1先單獨供電，然后接入V2（需注意這里V1必須大于等于V2），此時M2的柵極電壓為V1，源級電壓為V2，而PMOS管導通的條件Vgs<vgs(th)< font="">，顯然這里并不滿足導通條件，所以M2不導通，V2被阻斷不為負載供電，由V1單獨為負載供電。

    ② V2先單獨供電，然后接入V1，V1接入后M2的柵極電壓由GND變?yōu)?/span>V1，即Vgs=V1-V2>0,顯然不滿足MOS管M2的導通條件，M2關斷，V2被阻斷，改為由V1持單獨為負載供電。

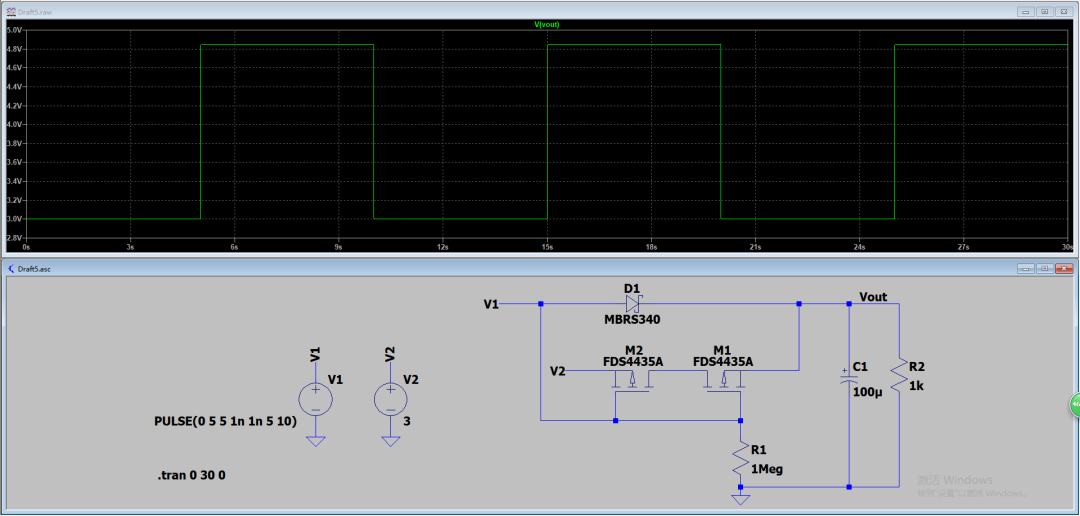

    仿真效果如下圖所示。

    使用LTspice對電路進行仿真，模擬的場景為V2（3V）電源一直接入，V1（5V）為一組周期10s占空比50%的方波，用來模擬V2電源頻繁接入和撤出。圖中的波形（綠線）為負載電阻R2處的電壓波形，可以看出，切換過程平滑，無明顯電壓過沖或跌落。

    2、主要器件參數選擇

    ① MOS管參數

    我們知道，MOS管導通條件需要滿足閾值電壓要求，閾值電壓越小，MOS管越容易導通。在MOS管選型的時候可以根據實際情況進行適當調整：

    ② 上圖R1電阻

    在上圖中，電阻R1的阻值決定MOS管的開通速度。MOS管的 G 極到 GND 有一個電阻R1, 這個R1的阻值越小，MOS管導通速度越快，這里也和MOS的米勒電容大小直接相關。

    但需要注意的是，這個R1是一直在耗電的，如果阻值太小，那么系統額外白白浪費的功耗就越多。

    ③ 輸出濾波電容

    輸出濾波電容用于儲能和濾波，在供電電源切換時會使得系統電源更加穩定，實際應用中通常選用100uF以上的極性電容（根據不同負載功耗電容容值可以做相應調整）。

負載功耗在實際用于中對電源切換帶來的影響很大，如果負載功耗太大，那么就有可能導致系統復位。這時可以試著增加 Vout 端的濾波電容大小。

    在實際使用中，注意上面的幾個因數，系統是可以做到電源自動切換的。

    我們根據上面幾條修改一下電路再仿真一下。

    可以看出在減小輸出電容和增大負載功率后切換過程出現明顯的過沖和跌落，所以要實現無縫切換上文中提到的參數，我們需根據實際情況調整到最佳。

    結論：實現雙電源自動切換，在實際使用時可根據自己的情況，選擇合適的方案，進行必要的細節調整，才能設計出合適自己的電路方案!
