高速采集是利用先進的硬件設備，以極高的速率從各種傳感器或信號源中捕獲數據的先進技術。它不僅要求采集速度快，更要求數據的準確性和完整性。而高速信號，則是高速采集過程中不可或缺的關鍵因素，高速信號的特性對于數據的傳輸和處理至關重要。信號的頻率、上升沿時間、波形特征等，都直接影響著采集系統的性能和數據的準確性。因此，深入理解高速信號的特性，掌握其傳輸和處理的技術，對于提升高速采集系統的整體性能具有重要意義。
高頻率
一般來說，我們將頻率大于50MHz的信號，特別是時鐘信號頻率達到或超過這一閾值的信號視為高速信號。隨著技術的不斷發展，高速信號的頻率范圍也在不斷擴展，如今，數百M(fèi)Hz乃至GHz級別的信號早已屢見不鮮。邁碩的采集產品，即可達到10G采樣率，可以滿足絕大多數高速信號采集需要。
短上升沿時間
高速信號的上升沿時間極短，這意味著信號從低電平躍遷到高電平（或反之）的過程非常迅速。當上升沿時間小于一定閾值（如50ps）時，信號的變化速度極快，這種信號也被稱為快沿信號，屬于高速信號的范疇。
傳輸特性復雜
由于高速信號的頻率高、變化速度快，它們?cè)趥鬏斶^(guò)程中容易受到各種干擾和損耗，如電磁干擾、串?dāng)_、反射等。這些干擾和損耗可能導致信號的畸變和失真，從而影響數據的完整性和準確性。因此，在高速信號的傳輸過程中，需要特別關注信號完整性問題。
信號完整性測試及其方法
高速信號完整性測試是指對高速信號在傳輸過程中受到的干擾、衰減、反射、串?dāng)_等因素導致的信號質量變化進行測試和分析的過程。其目的是確保信號在傳輸過程中不失真，從而滿足接收機的電平要求，保證系統的性能和穩定性。在本文中，我們主要針對幾種最為常見的測試方法進行討論。

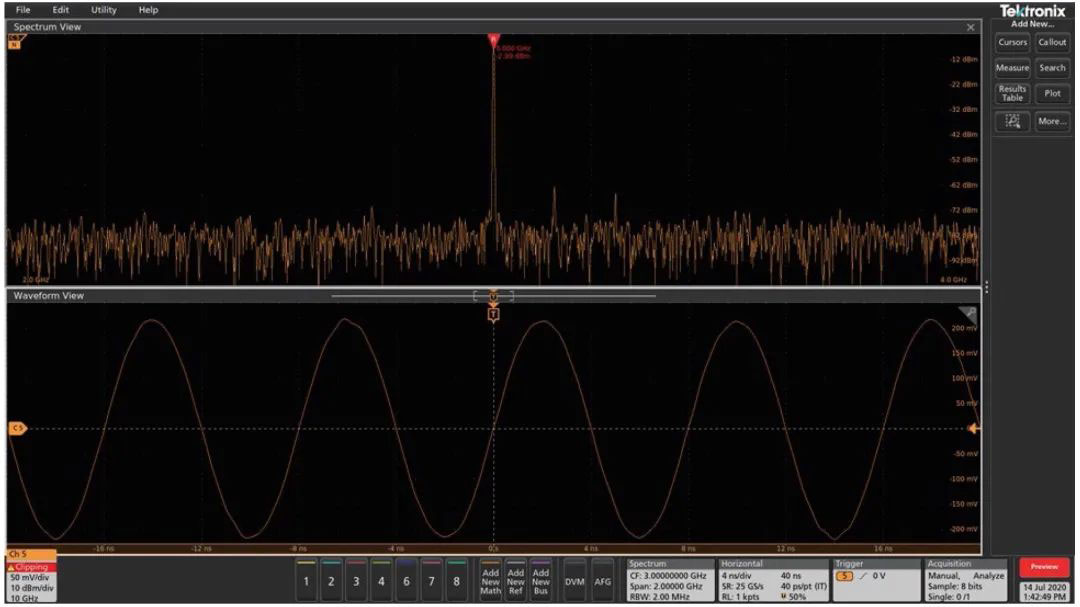

波形測試是通過觀察采集設備測試的波形的幅度、邊沿、過沖、衰落等參數，來判斷信號經過發送鏈路后是否仍然滿足接收機的電平要求。它是信號完整性測試中最簡單也是最常用的手段之一。
在波形測試中，采集設備是核心儀器，需要選擇具有足夠帶寬和采樣率的采集設備，根據待測信號的特征，設置采集設備的測試參數，如時間基準、觸發條件、采樣率等。捕捉待測信號波形的過程中，需要注意采集設備的帶寬和采樣率是否滿足要求，以及測試點的選擇是否合理。隨后通過觀察采集設備顯示的波形，分析信號的幅度、邊沿、過沖、衰落等參數，就可以判斷信號質量是否滿足要求。
格外需要關注的是，測試中采集設備的帶寬應該滿足測試信號帶寬的3倍以上，以確保能夠準確捕捉信號的波形特征。同時測試點應該選擇在接收器件的附近，以減少信號在傳輸過程中的衰減和干擾。

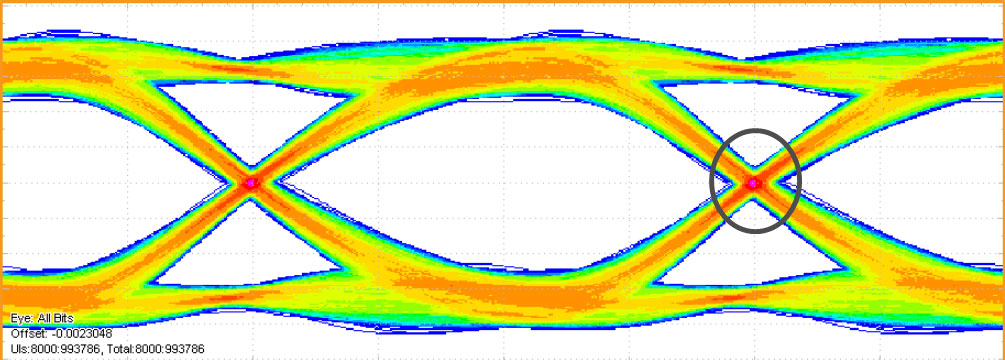

眼圖測試即在采集設備的橫軸上把一串串比特周期疊加，形成眼樣波形。眼圖實際上就是數字信號的一系列不同二進制碼，按一定的規律在采集設備屏幕上累積后的顯示，由于采集設備具有余輝功能，只要將捕獲的所有波形按每三個比特分別地疊加累積，就形成了眼圖。
眼圖測試首先按照捕獲信號的基本原則（過采樣、最小化量化誤差、捕獲足夠長的時間）實現對信號的高保真捕獲。然后對捕捉到的信號進行無限持續疊加，最后測量眼圖的相關參數，如眼高、眼寬、眼幅度、眼交叉比、“1”電平、“0”電平、消光比、Q因子、平均功率等。
眼圖測試可以直觀地表明碼間串?dāng)_和噪聲的影響，通過眼圖可以觀察到信號在傳輸過程中的失真、串?dāng)_等問題，從而指導系統調試和改進。因此，眼圖測試在高速信號完整性測試中扮演著至關重要的角色
抖動是信號時序的微小隨機或確定性變化，這種變化可能由系統噪聲、信號干擾、時鐘源不穩定等因素引起。在高速數據傳輸中，抖動可能導致數據錯誤，影響整個系統的性能和可靠性。
常見的抖動測試有采集設備測試和頻域測試兩種。采集設備用于捕捉和顯示信號波形，通過高精度的時間測量，可以準確地識別出信號中的抖動成分。且采集設備通常配備有高級抖動分析工具，可以自動計算總抖動、隨機抖動和確定性抖動，并分別分析它們的來源和影響。
而頻域分析則是利用快速傅里葉變換（FFT），采集設備可以將時域信號轉換為頻域信號，分析抖動的頻率成分，以識別抖動的具體類型和來源。
通過抖動分析，我們可以評估系統的時序性能，確保信號在傳輸過程中不會發生誤碼。同時，抖動分析可以幫助工程師識別系統中的問題，如電源噪聲、鏈路損耗等，從而指導系統調試和改進。
高速信號作為高速采集的關鍵組成部分，其完整性和質量直接關系到整個系統的性能和穩定性。通過波形測試、眼圖測試和抖動測試等一系列高速信號完整性測試方法，我們可以深入洞察信號在傳輸過程中的行為特性，及時捕捉并解決潛在的采集問題問題。
在未來，我們期待看到更多創新的高速信號完整性測試方法和工具的出現，以應對更加復雜和高速的信號傳輸環境。同時，邁碩也將繼續提升技術能力和專業水平，為客戶提供更加優質的高速采集解決方案，創造價值。
