前言：無損檢測也叫無損探傷（NED），是在不損害或不影響被檢測對象使用性能的前提下，采用射線、超聲、紅外、電磁等原理技術并結合儀器對材料、零件、設備進行缺陷、化學、物理參數檢測的技術，在航空航天、新能源開發等領域發揮著重要作用。無損檢測是工業發展必不可少的有效工具，在一定程度上反映了一個國家的工業發展水平，其重要性已得到全世界公認。本文將結合無損探測的技術特點、技術類別等，介紹無損探測的發展現狀及高速采集技術在無損探測領域的應用情況，探討高速采集助力無損探測的未來
一、不可替代的無損探測
而作為檢測方法類別之一的無損探測，則是在不損害或不影響被檢測對象使用性能、不破壞被檢測對象內部組織的前提下，利用材料內部結構異?；蛉毕荽嬖谝鸬臒?、聲、光、電、磁等反應的變化，以物理或化學方法為手段，借助現代化的技術和設備器材，對檢測對象的結構、性質、狀態及缺陷的類型、性質、位置、尺寸、等進行檢查和測試的方法。
常規檢測方法分類
相較于破壞性檢測而言，無損探測具有許多不可替代的優點：1、非破壞性：無損探測對于試件進行檢測的同時不會損害被檢測對象的使用性能，不會造成損失；2、全面性：無損探測可以對被檢對象進行百分百的全面檢測；3、全程性：破壞性檢測一般只適用于對原材料進行檢測，對于批量生產的標準化產品只能采取抽查的方式進行檢驗，而無損檢測可以對產品制造過程中的各個環節進行檢測，直至對產出的成品進行全面測試。
二、無損探測原理及其技術分類

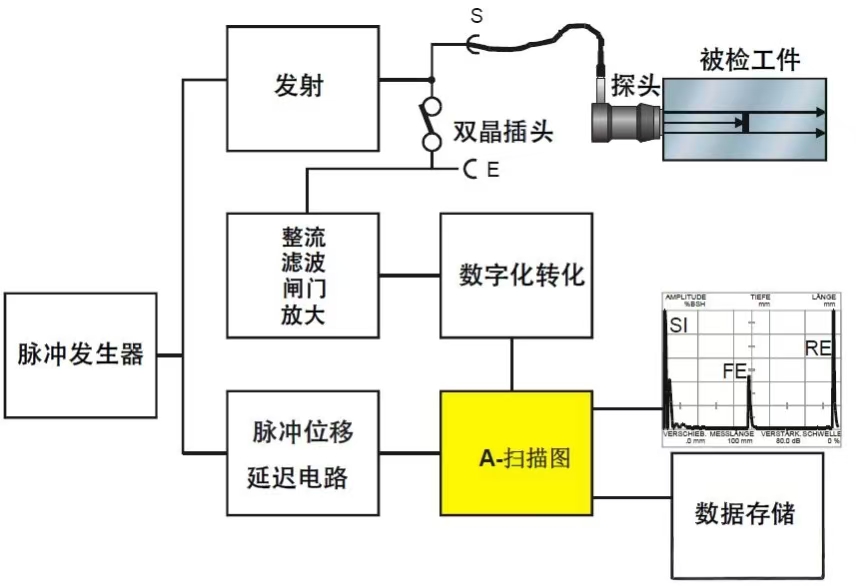

超聲檢測原理示意圖（圖片來源于網絡）
2、射線檢測（RT）：射線檢測是使用X射線或Y射線穿透試件，以膠片或者CR、DR作為記錄缺陷信息器材的無損檢測方法。由于不同密度的物質對射線的吸收系數不同，照射到膠片處的射線強度也就會產生差異，可以根據膠片底片或數字底片的黑度來判別缺陷。射線檢測定性、定量準確，檢測結果直接記錄，并且可以長期保存，但是難以檢測復雜形狀的器件，且成本較高。
射線檢測原理示意圖（圖片來源于網絡）
3、渦流檢測（ET）：渦流檢測是建立在電磁感應原理基礎之上的一種無損檢測方法，它適用于導電材料，它的原理是如果把一塊導體置于交變磁場之中，在導體中就有感應電流存在，即產生渦流。由于導體自身各種因素(如電導率、磁導率、形狀、尺寸和缺陷等)的變化會導致感應電流的變化，利用這種現象而判知導體性質、狀態。在渦流探傷中，是靠檢測線圈來建立交變磁場；把能量傳遞給被檢導體；同時又通過渦流所建立的交變磁場來獲得被檢測導體中的質量信息。超聲檢測和射線檢測主要是針對被檢測物內部的缺陷，渦流檢測則主要是針對被檢測物的表面及近表面缺陷進行檢測。
渦流檢測原理示意圖（圖片來源于網絡）
三、高速采集在無損探測中的重要應用
在超聲無損檢測中，高速采集可以精確地捕捉超聲波在被檢測物體中傳播時的反射波和透射波信號。這些信號包含了被檢測物體內部結構的豐富信息，如缺陷的位置、大小和形狀等。高速采集卡能夠以每秒數百萬甚至更高的采樣率對這些信號進行采集，確保信號的完整性和準確性。將處理后的超聲信號轉換為圖像，直觀地顯示被檢測物體的內部結構。更高采樣率的高速采集卡能夠保證超聲信號轉換圖像的清晰度和分辨率，使得檢測人員能更準確地判斷缺陷的情況。例如，在檢測航空發動機葉片的微小缺陷時，高速采集可以捕捉到極其微弱的超聲回波信號，為準確判斷缺陷提供可靠的數據基礎。
四、無損探測行業發展現狀分析
我國的無損探測技術伴隨著國家經濟持續向好，產業結構調整不斷深入而不斷發展，傳統產業逐漸完成轉型升級，向更高端進步，同時，人力和資本等資源向先進制造業集聚，直接刺激航空航天、汽車、高鐵、軌道交通等重點行業的迅速發展，不斷出現新材料、新結構和新工藝，從而促進對無損檢測設備需求的增長，如隨著新能源汽車和消費電子的發展，對動力電池及零部件的無損檢測形成了新的市場需求。另一方面，下游應用領域的不斷發展將為檢測儀器帶來客觀的需求增量，也對無損檢測設備的性能、精度、效率提出更高要求，從而成為無損檢測行業技術升級和產品迭代的源動力，兩者相輔相成，互相促進。

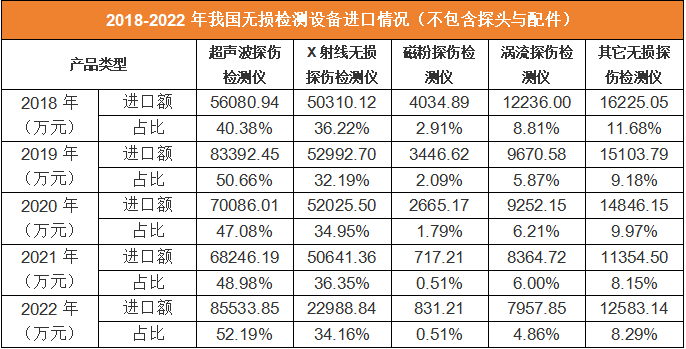

業鏈.png)
然而，不得不承認的是，由于受到資金、技術、研發力量、品牌等因素的限制，國內無損檢測企業規模普遍偏小，產品結構也相對較為單一，在一些高端無損檢測儀器制造方面，與歐美等發達國家仍存在一定差距，如在全聚焦相控陣超聲檢測的應用領域方面，仍然大量采用進口設備。
四、高端化、國產化、邁向未來
無損檢測行業屬于技術密集型行業，專業技術性強、科技水平高，行業會涉及到聲學、自動化、計算機科學技術和材料學等多個專業學科。例如在超聲檢測設備領域，檢測儀器的穩定性、檢出率、信噪比、頻帶寬度和成像質量等指標性能，以及在超聲換能器領域的通道數量、檢測頻率、楔塊角度和晶片數等參數要求是否滿足條件及客戶要求，都直接決定了產品本身是否具有競爭力，而指標性能的改良，不僅涉及材料、機械、電路設計和工業自動化等多個領域的專有技術，還要求企業投入較大的資金及時間進行研發，需要企業進行長期的技術積累。
未來，中國無損探測應加大對高端無損探測設備的研發投入，提高設備的性能和技術水平。例如，研發高分辨率的射線成像設備、高精度的超聲檢測設備、先進的渦流檢測設備等，滿足航空航天、核能、高鐵等高端領域?qū)o損檢測的需求。加強對關鍵技術的攻關，提高設備的國產化率，降低對國外設備的依賴。同時，推動國內無損探測設備企業的發展，提高企業的技術創新能力和市場競爭力，在新興材料、生物醫藥及微納尺度檢測等方面占領市場搶先地位。
成都邁碩將持續提升核心技術能力。在硬件方面，不斷研發更高采樣率、更高分辨率的采集設備，以精確捕捉無損探測中最細微的信號變化，無論是超聲檢測中微弱的回波信號，還是渦流檢測中微小的電磁變化，都能被我們的高速采集設備準確記錄。同時不斷發展多通道同步采集技術，實現對復雜結構和大型設備的全方位、實時監測，為無損探測提供更全面的數據支持，通過芯片化和集成化技術，降低設備成本，提高設備的穩定性和可靠性。
以技術創新為驅動，以客戶需求為導向，不斷完善產品和服務，邁碩愿與各界合作伙伴攜手共進，為無損探測領域的發展貢獻自己的力量，共同開創一個更加安全、高效、智能的無損檢測新時代。
